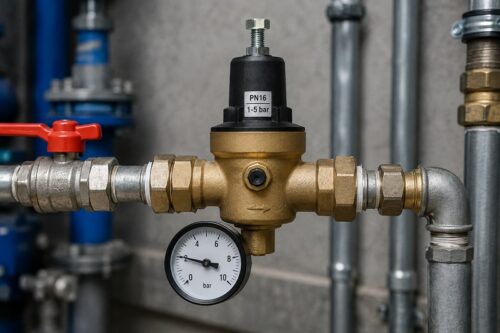

Редукционный клапан в инженерной системе: устройство, принцип действия и основные ошибки эксплуатации

В гидравлических и пневматических системах разные участки оборудования могут быть рассчитаны на неодинаковое рабочее давление. Подавать среду с параметрами основной магистрали непосредственно к такому потребителю нельзя: требуется устройство, которое снизит давление до заданного значения и поможет поддерживать его на необходимом уровне.

Эту функцию выполняет редукционный клапан. Он применяется в:

промышленном оборудовании;
гидроприводах;
пневматических установках и др.

Подробно принцип работы редукционного клапана рассматривается через взаимодействие регулирующего элемента, пружины и давления на выходе устройства.

При выборе учитывают несколько параметров:

рабочее и настраиваемое давление;
расход рабочей среды;
пропускную способность;
присоединительные размеры;
конструктивное исполнение.

Таким образом, клапан должен соответствовать характеристикам конкретного участка, а не подбираться только по диаметру подключения.

Как устроен механизм

Конструкция зависит от исполнения. В клапане прямого действия основными элементами являются корпус, золотник, пружина и регулировочный винт. Давление на выходе воздействует на золотник с одной стороны, а усилие пружины – с другой. Винт изменяет степень ее поджатия и тем самым позволяет задавать требуемый уровень.

При повышении выходного давления золотник смещается и уменьшает проходное сечение. Гидравлическое сопротивление возрастает, вследствие чего значение снижается до настройки. Если оно падает, пружина перемещает золотник в противоположном направлении, проход увеличивается.

У клапанов прямого действия существует важная особенность: при увеличении расхода выходное давление способно уменьшаться. Поэтому такое исполнение подходит не для любых условий эксплуатации.

При значительных расходах применяются конструкции непрямого действия. В них используется дополнительная управляющая ступень, благодаря которой влияние расхода на поддерживаемое давление можно уменьшить.

Основные ошибки эксплуатации

Одна из распространенных проблем – неправильный подбор пропускной способности. Если фактический расход значительно отличается от расчетного, стабильность регулирования может ухудшиться.

К другим ошибкам относятся:

настройка без контроля давления по измерительному прибору;
установка модели, не соответствующей рабочей среде и диапазону параметров;
игнорирование направления потока;
эксплуатация загрязненной системы без необходимой фильтрации;
самостоятельное изменение настройки без учета требований потребителя;
отсутствие периодического технического контроля.

Насторожить должны нестабильное давление после клапана, необычный шум, ухудшение работы исполнительного механизма или невозможность сохранить заданную настройку. Причина может находиться как в самом устройстве, так и в других элементах системы.
